PMW-400-500/800-500型电液式轨枕脉动疲劳试验机
作者 Kaikai
浏览
发布时间 22/07/13
PMW-400-500/800-500型电液式轨枕脉动疲劳试验机 一、轨枕脉动疲劳试验机概述
1、用途特点：
1) PMW-400-500/800-500型电液式轨枕脉动疲劳试验机，主要用于预应力混凝土枕的疲劳试验，配置相应的试验辅具，也可以用于轨道、钢轨、机车圆弹簧、火车车轴、钢轨焊接接头、轨道焊接、轨枕垫板、扣件组装、转向架、路基、桥梁构件等的疲劳性能测试，该系统完全符合《TB/T 1878-2002凝土枕疲劳试验方法》TB/T1632.1—2014、TB/TB/T 2344.1—2020、TB/T 3396.4—2015《组装疲劳性能试验》和《EN13146-4：2020铁路应用—轨道—扣件系统试验方法第四部分：重复加载的影响》等铁路行业标准中关于疲劳性能试验方法的要求。
2) 配备相应试验装备还可用于对各种大型零件、部件及构件进行单向脉动压缩、弯曲疲劳试验，可对各种桥梁、珩架、汽车底盘及前后桥、圆弹簧、板弹簧和各种钢筋混凝土构件等做单向脉动疲劳寿命试验，广泛应用于铁道、汽车、交通、建筑、煤炭等行业结构件、零部件等的疲劳性能检测。
3) 该系列试验机结构合理、运转可靠、无需冷却、节能环保、运行成本低廉，应用范围广泛，PMW系列电液式脉动疲劳试验机采用独特的曲柄连杆摆杆机构，实现对被试件的脉动正弦波加载，采用最佳的节能设计，是同规格电液伺服疲劳试验机能耗的二十分之一！
2、轨枕脉动疲劳试验机引用标准：
2.1《TB/T 1878-2002预应力混凝土枕疲劳试验方法》
2.2《TB/T1632.1-2014》钢轨焊接第1部分：通用技术条件
2.3《TB/T1632.2-2014》钢轨焊接第2部分：闪光焊接
2.4《TB/T1632.3-2019》钢轨焊接第3部分：铝热焊接
2.5《TB/T1632.4-2014》钢轨焊接第4部分：气压焊接
2.6《CECS 429：2016城市轨道用槽型钢轨闪光焊接质量检验标准》
2.7《CECS 430：2016城市轨道用槽型钢轨铝热焊接质量检验标准》
2.8欧洲标准《EN13146-4-2020铁路应用—轨道—扣件系统试验方法—第4部分：重复加载的影响》
2.9《TB/T 3396.4-2015高速铁路扣件系统试验方法第4部分：组装疲劳性能试验》
2.104《TB/T 3519-2018 客货共线铁路扣件通用技术条件》
3、轨枕疲劳试验机主要构成：

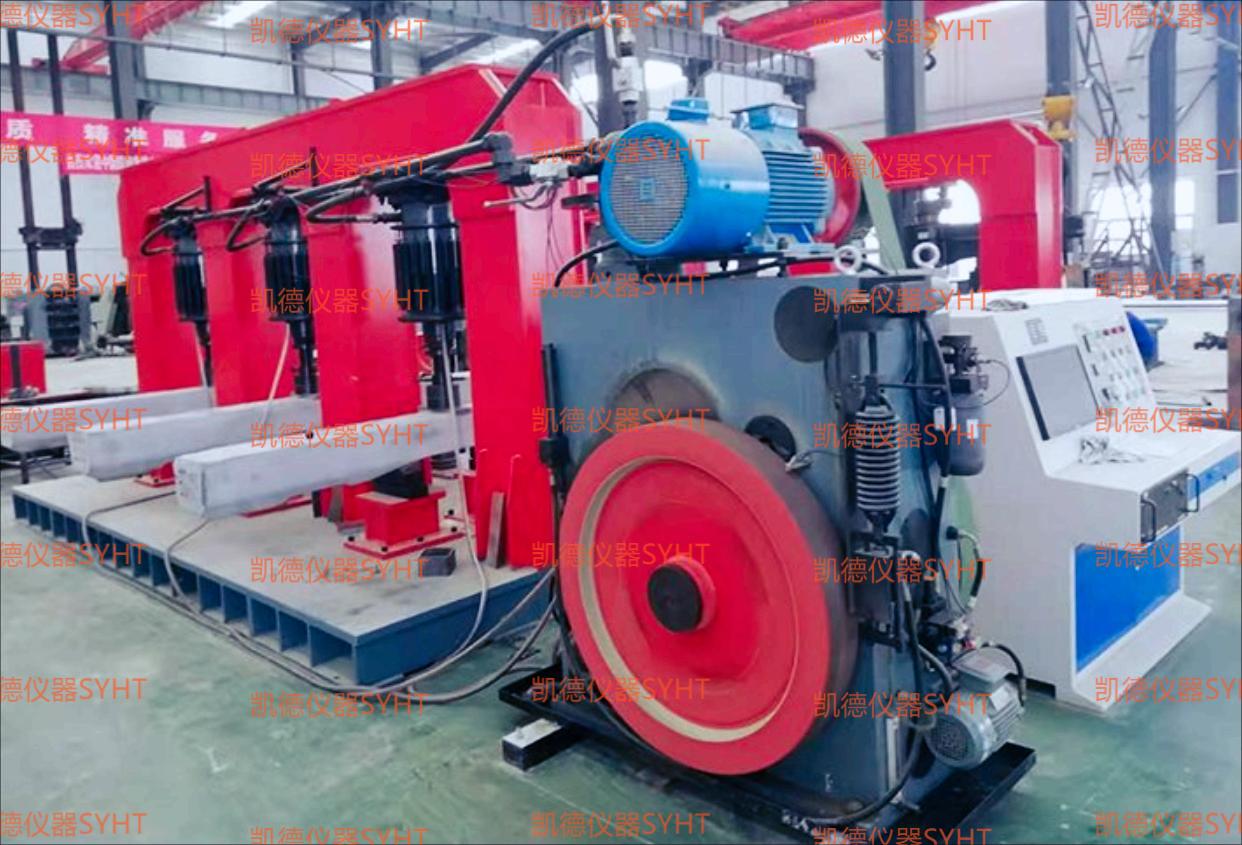

该试验系统由一台排量为400ml/min或800ml/min的液压脉动器（包括主机和控制器两部分）、1台（或3台）500KN液压作动器、龙门试验加载框架系统及铁路钢轨及焊接接头专用试验辅具、计算机数据采集与处理系统、系统、附具等组成。根据客户试验要求可以最多同时配置3个500KN作动器进行疲劳试验。试验工位：1个或3个。
二、铁路钢轨及焊接接头疲劳试验机主要技术参数
1、主机（脉动器最大排量400ml/800ml）
2、最大动态试验力：500kN ；
3、最大静态试验力：500kN，示值精度±1%（20%FS起示值相对误差）；
4、工作频率范围：2-8Hz（无级可调）；
5、脉动器最大排量：400ml/次或800ml/次；
6、作动器基本参数：
6.1 500kN作动器
6.1.1最大振幅：30mm；
6.1.2活塞最大行程：120mm；
6.1.3丝杠最大伸出量：450mm；
6.1.4加长管长度：500mm、1000mm；
6.2 100kN作动器
6.2.1最大振幅：120mm；
6.2.2活塞最大行程：120mm；
6.2.3丝杠最大伸出量：450mm；
6.2.4加长管长度：500mm、1000mm；
6.3其他规格作动器：25kN、50kN、100kN、250kN、1000kN、2000kN等规格作动器可?。ㄌ厥馀浼?。
7、电机功率：11kw/22kW。
 |
