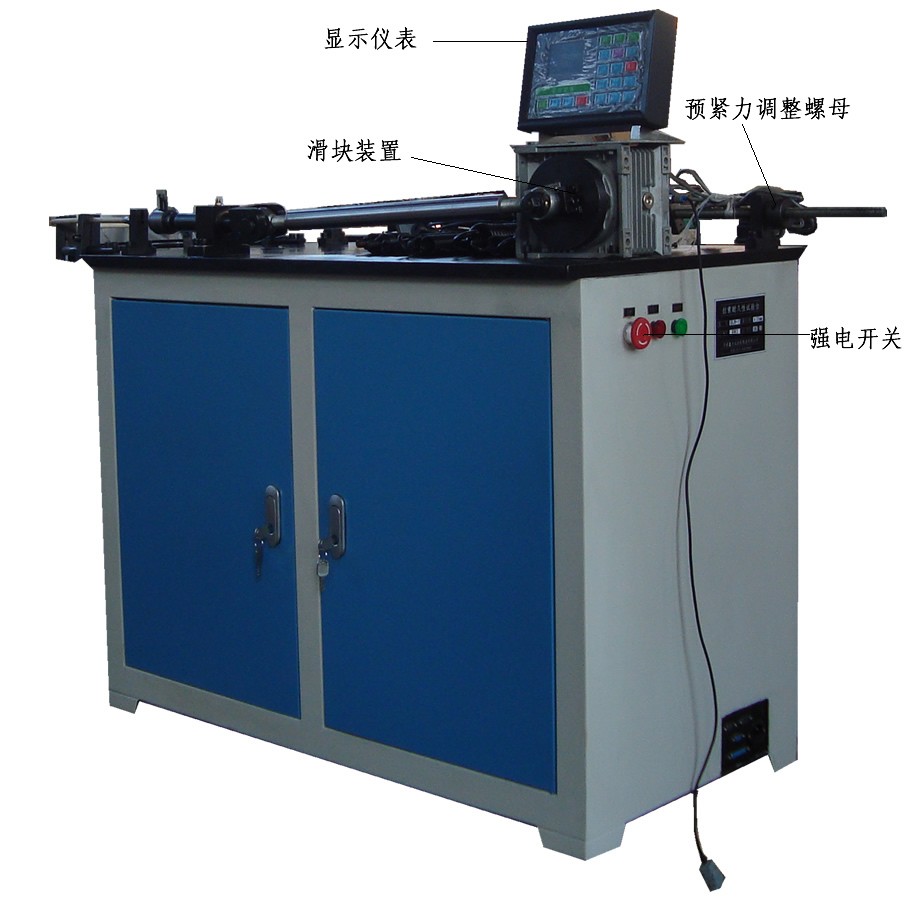

LX-5拉锁试验台

一、用途特点

    LX-5拉索试验台是根据中华人民共和国汽车行业标准"QC/T228.10-1997摩托车和轻便摩托车操纵拉

索试验方法"及"QC/T29101-92汽车用拉索总成"而开发研制的。拉伸端及固定端的力值和行程同时用数

字显示，读数直观方便。该试验台主要对汽车、摩托车拉索的操作效率进行试验。

二、结构原理

    拉索效率试验台由拉伸机构，拉伸端组件，拉索支撑及曲线形成组件，固定端机构，测量放大及显示系统等几部分组成。该试验台采用机械加荷，电子测量，应用微型计算机进行实时控制，试验力采用高精度S型负荷传感器，二次仪表采用三档放大，测量范围宽，精度高。位移行程采用高精度光电编码器测量。

    机械部分均固定在工作台面上，电气部分均安装在电控箱内。试验时曲线形成组件使拉索绕成试验所需的曲线，拉伸机构拉索芯线移动，使拉索固定端和移动端产生力和位移，力和位移通过传感器和位移传感器进行测量，并通过电测箱进行控制和显示。

三、 主要技术指标

1、拉伸端最大试验力：5000N；

2、固定端最大试验力：3000N；

3、试验力分档：1   1/2   1/5   1/10四档；

4、试验力测量精度：±1%；

5、拉伸端行程测量范围：100mm；

6、固定端行程测量范围：100mm；

7、行程测量精度：±1%；

8、拉伸速度：75mm/min；

9、电源：单相交流：220V：±10%；

10、外形尺寸：2100×500×950mm；

11、重量：150kg
