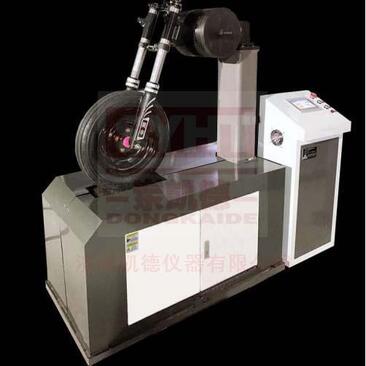

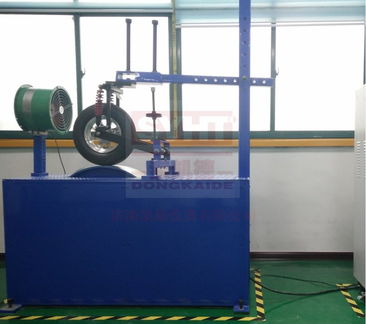

KDPJZ-5000型前/后减震器转鼓加振耐久试验台
作者 Kaikai
浏览
发布时间 22/02/25
一、概述
1. 减震器转鼓加振耐久试验台用于减震器模拟路况而进行的疲劳试验。
2. 按照行业标准QC/T 62-2021《摩托车和轻便摩托车减震器》相关要求设计制造，用于机动车所使用的减震器进行疲劳寿命试验。
二、结构特点
1. 主机主要由底座、转鼓加载机构、传动机构、安装支座四部分组成。底座由整体钢板加工而成，其上安装转鼓、轴承座、变频电机、安装支座等，安装支座由型材焊接而成，其上安装辅具，用于安装减震器。
2. 转鼓加载机构采用铸钢滚轮做为转鼓，其上安装两件高硬度（硬度达到 HB300）凸块。 传动机构将调速电机不同转速经过减速后，以大扭矩传给加载机构。变频电机无级变速，实现转鼓不同频率的试验要求。
3. 预置试验次数自动?；?，可无人值守试验；
4. 配备砝码，重量100公斤。
5. 控制系统
控制系统主要由强电部分和PLC控制显示部分组成，
5.1 试验频率自由设定；
5.2 试验次数任意设定；
5.3 试验结束自动?；?；
5.4 试验中可手动任意停止，记录停止时的次数，再开机顺次试验；
5.5 试验次数自动保存；
三、技术参数
1. 试验力：5000N
2. 试验频率： 0.5-3Hz
3. 试验跳动： 30mm（凸块高度）
4. 计数器容量： 9*109
5. 转鼓直径： 600mm
6. 转鼓宽度： 150mm
7. 凸件高度： 30mm，弦长：180mm-200mm
8. 电源电压（三线四相制）： 380VAC 50Hz
9. 电机功率 ：3.7kW（等效）
10. 可转动支架上负重：100公斤。
11. 重量：850kg
  |
