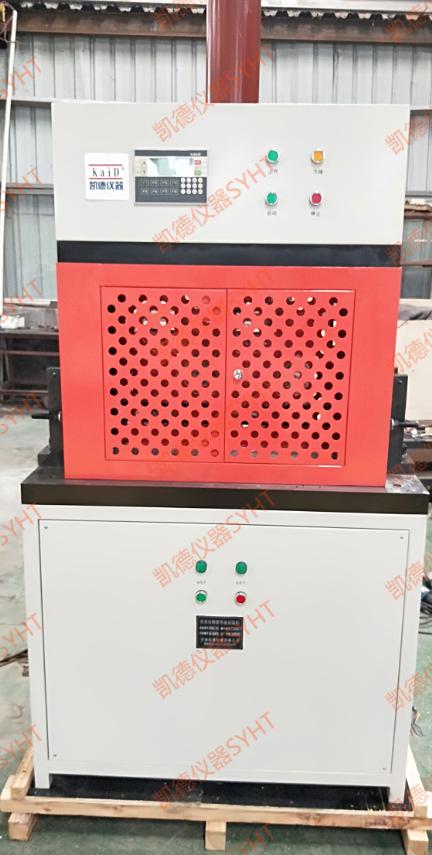

KDGGW-Y60型全自动钢管弯曲试验机
一、概述
1. KDGGW-Y60型全自动钢管弯曲试验机是专门用于钢管弯曲试验的检测设备，采用自主研发的伺服控制系统技术，使用电机及精密柱塞泵等阀组是通过PLC（可编程控制器）精确程序控制，弯曲角度可精准实现。本机是钢管厂和检测单位检验钢管弯曲性能不可少的试验设备。
2. KDGGW-Y60型全自动钢管弯曲试验机符合以下标准：
1) 给水衬塑复合钢管CJ136-2007中6.4；
2) 直缝电焊钢管GB/T13793-2008中6.5.2和6.8.1.5；
3) 低压流体输送用焊接钢管GB/T 3091-2001中5.5.1关于钢管弯曲试验的规定；
4) 符合GB/T 224-2020《金属材料 管 弯曲试验方法》中的相关要求。
3. 任意弯曲角度自动控制：数字实时显示弯曲角度，触摸键操作实现国标等标准规定的90 º,30 º,10 º钢管自动弯曲（软件已设定好，一键循环选定），也可根据用户的要求通过触摸键输入实现任意角度。
4. 加载方式：普通电机或伺服电机，可任选。
二、主要技术指标：
1. 最大钢管弯曲直径：60.3mm
2. 支辊间距： 可调（适合60.3mm以下钢管弯曲试验）
3. 支辊圆弧半径：根据钢管直径选择
4. 油缸行程 ：400mm
5. 弯曲角度：10º30º 90º，（配备不同的弯心可以改变弯曲角度)或任意角度
6. 电源电压：380V 50Hz
7. 外形尺寸：900×600×1800mm
8. 重量：900kg
更详细参数与技术资料请咨询公司技术或销售部门。 |
