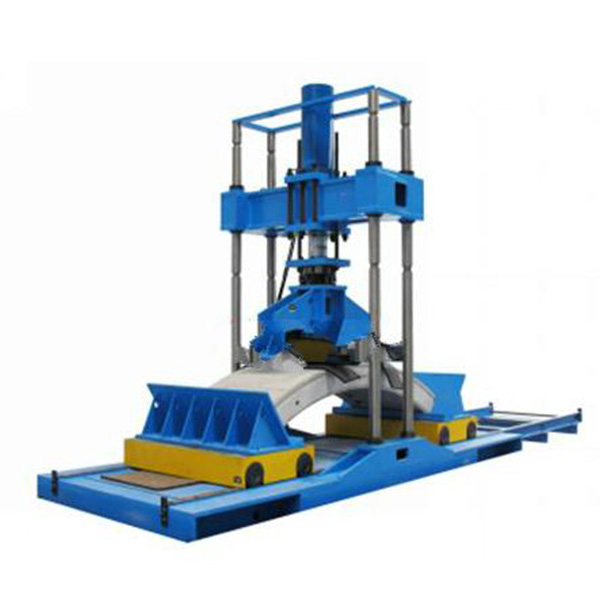

YAW-1000盾构隧道管片抗弯曲试验机
作者 Kaikai
浏览
发布时间 22/02/25
YAW-1000型微机控制电液伺服盾构隧道管片抗弯曲试验机 一、概述：
1. 用途：
YAW-1000型微机控制电液伺服盾构隧道管片抗弯曲试验机简称为混凝土管片抗弯曲试验机。主要用于：
1) 对预制混凝土衬砌管片,纤维混凝土管片,钢管片,复合管片进行承载能力试验,施加抗弯设计荷载,检测管片在抗弯荷载作用下的变形,检测管片表面裂缝的产生和变化,评价管片的抗弯曲性能。
2) 管片(预制混凝土衬砌管片)抗弯曲性能试验测试：管片抗弯荷载试验,管片挠度试验,管片水平位移测点,管片分级加载试验,管片恒载时间测试,管片裂缝开裂荷载实测值,管片较大裂缝宽度,管片破坏荷载测试。
3) 用于管片厚度(300mm/350mm/500mm/600mm/650mm),管片宽度(1000mm/1200mm/1500mm /1800mm/2000mm),管片内径(3000mm/5400mm/5500mm/12000mm/13700mm)等多尺寸规格管片标准块(B)抗弯性能试验检测。
4) 管片生产线,盾构法施工,暗挖法施工,掘进法法施工,沉管法施工的隧道混凝土管片和钢管片进场拼装施工前的管片抗弯曲性能试验检测。轨道交通,公路,水工电力,市政等隧道工程用预制混凝土衬砌管片抗弯曲性能试验检测。
2. 依据标准：
1) TB/T3353-2014 隧道钢筋混凝土管片；
2) GB/T22082-2008预制混凝土衬砌管片；
3) CJJ/T164-2011盾构隧道管片质量检测技术标准；
4) GB/T50344-建筑结构检测技术标准；
二、主要技术参数
1. 试验力：≤1000kN
2. 试验力测量范围：2%-100%FS，全程不分档
3. 位移测量范围：0-200mm；分辨率：0.01mm；
4. 试验速度：0.5mm/min-100mm/min
5. 满载试验速度：50mm/min;
6. 试验附具分配梁：约1800mm×500mm×400mm；
7. 支辊：约1800mm×240mm×350mm；
8. 支撑小车：约1800mm×800mm×400mm；
9. 大可调整试验空间（带附具与小车后）：1200mm
10. 立柱间净间距：2000mm
11. 活塞行程：200mm
12. 控制系统：全数字电液伺服控制：可进行等速试验力、等速位移、试验力保持、位移保持等试验。 |
