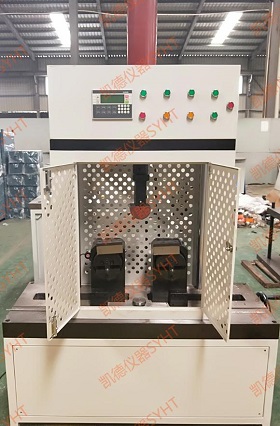

KDJGW-Y60型全自动金属材料弯曲试验机
一、概述
1. KDJGW-Y60型全自动金属材料弯曲试验机是研制开发的专门用于钢筋与钢管弯曲试验的检测设备，采用自主研发的伺服控制系统技术，使用电机及精密柱塞泵等阀组是通过PLC（可编程控制器）精确程序控制，弯曲角度可精准实现。本机是钢厂、钢管厂和检测单位、质检单位、高校等检验钢管于钢筋弯曲性能不可少的试验设备。
2. KDJGW-Y60型全自动金属材料弯曲试验机符合以下标准：
1) 给水衬塑复合钢管CJ136-2007中6.4；
2) 直缝电焊钢管GB/T13793-2008中6.5.2和6.8.1.5；
3) 低压流体输送用焊接钢管GB/T 3091-2001中5.5.1关于钢管弯曲试验的规定；
4) 符合金属管弯曲试验方法GB/T244-2020中的相关要求。
5) 符合金属材料弯曲试验方法GB/T232-2010中的相关要求。
6) 符合钢筋混凝土用钢 第2部分:热轧带肋钢筋GB1499.2-2018中相关要求。
3. 任意弯曲角度自动控制：数字实时显示弯曲角度，触摸键操作实现国标等标准规定的180 º，90 º,30 º,10 º钢筋或钢管的自动弯曲（软件已设定好，一键循环选定），也可根据用户的要求通过触摸键输入实现任意角度。
4. 加载方式：普通电机或伺服电机，可任选。
二、主要技术指标：
（一）钢管弯曲适用参数
1. 最大钢管弯曲直径：60.3mm
2. 支辊间距： 可调（适合60.3mm以下钢管弯曲试验）
3. 支辊圆弧半径：根据钢管直径选择
4. 油缸行程 ：400mm
5. 弯曲角度：10º30º 90º，（配备不同的弯心可以改变弯曲角度)或任意角度
6. 电源电压：380V 50Hz
7. 外形尺寸：900×600×1800mm
8. 重量：900kg
9. 标准配置：
1) 主机：1台
2) 液压控制系统:1套
3) 弯芯
a. 标配：6倍弯芯：21.3*6、26.9*6、33.7*6、42.4*6、48.3*6、60.3*6各1件，整套共6件；
b. 可?。?倍弯芯：21.3*8、26.9*8、33.7*8、42.4*8、48.3*8、60.3*8各1件，整套共6件；
c. 注意：也可根据客户要求定制其他规格的弯芯。
（二）钢筋弯曲适用参数
1. 弯曲钢筋直径范围： φ6-φ40mm
2. 正向弯曲角度： 0-180°内任意设定
3. 反向弯曲角度： 0-23°内任意设定
4. 油缸行程： 400mm
5. 电源电压： 380V或220V
6.冷弯压头： φ6-φ220mm任选或特殊订制
更详细参数与技术资料请咨询公司技术或销售部门。
|
