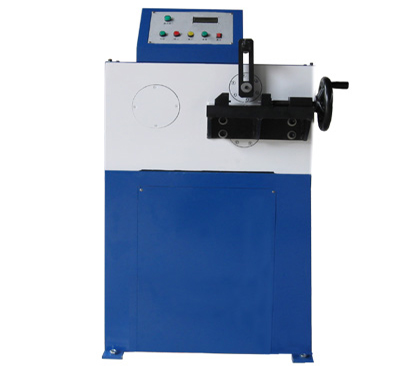

JWJ-10金属线材反复弯曲试验机

JWJ系列金属材料弯曲试验机
产品型号型号：JWJ-10，JWJ-15，JWJ-20，JWJ-3B
1、产品概述：    适用标准：
    金属线材反复弯曲试验机又称为金属线材弯折试验机，主要用于金属线材、薄板和薄带的反复弯曲试验，以检验金属材料在反复弯曲中承受塑性变形的性能及显示出的缺陷。
试验原理：将一定规格的样品，穿过导套夹紧在两个规定尺寸的钳口中，按动按钮，样品做左右90°弯曲，试样断裂后，自动?；?，并纪录弯曲次数。
广泛应用于电线电缆、钢丝厂、预应力钢丝厂、建工建材、公路交通、厂矿企业、科研院所、质检单位检验钢丝、钢筋等金属线材的弯曲性能。
1) GB/T 238-2013《金属材料 线材反复弯曲试验方法》
2) GB/T4909.5-2009《裸电线试验方法第五部分：弯曲试验-反复弯曲》
3) TB/T2809-2005《电气化铁道用铜及铜合金接触线》
4) GB/T235-2013《金属材料厚度等于或小于3mm薄板和薄带 反复弯曲试验方法》
2、金属线材反复弯曲试验机产品特点：
1) 更换不同规格的夹持钳口，可以做多种规格材料的弯曲试验；
2) 一键操作，断后自动?；?，一键复位；
3) 大液晶屏显示弯曲次数；
4) 性能稳定，结构紧凑、质量可靠，适用于长时间工作；
5) 细小材料，可带自动拉紧装置；
3、金属线材反复弯曲试验机技术参数：
产品型号
JWJ-10
JWJ-15
JWJ-20
JWJ-3B
适用材料
金属线材
铜接触线、电车线
薄板、薄带
弯曲最大直径 mm
Φ1—φ10
Φ3—φ15
Φ10—φ20
0.3-3
试样长度 mm
200-300mm
150mm
弯曲角度
±90°
弯曲速度
60次/分
电动机功率
1.1/2.2kW
3kW
5.5kW
1.1kW
外形尺寸 mm
590×470×1130
700×470×1150
900×600×1200
590×470×1130
机器重量
200kg
230kg
300kg
200kg
4、金属线材反复弯曲试验机线材适用规范：
线材公称直径
钳口支座半径r
距离h
导套孔直径d(g)
0.3≤d＜0.5
1.25±0.05
15
2.0
0.5≤d＜0.7
1.75±0.05
15
2.0
0.7≤d＜1.0
2.5±0.1
15
2.0
1.0≤d＜1.5
3.75±0.1
20
2.0
1.5≤d＜2.0
5.0±0.1
20
2.0和2.5
2.0≤d＜3.0
7.5±0.1
25
2.5和3.5
3.0≤d＜4.0
10±0.1
35
3.5和4.5
4.0≤d＜6.0
15±0.1
50
4.5和7.0
6.0≤d＜8.0
20±0.1
75
7.0和9.0
8.0≤d＜10.0
25±0.1
100
9.0和11.0
5、金属线材反复弯曲试验机薄板和薄带适用规范：
试样厚度a
钳口支座半径r
距离h
导套孔尺寸
a≤0.3
1.0±0.1


25-50


3.5×25
0.3＜a≤0.5
2.5±0.1
0.5＜a≤1.0
5.0±0.1
1.0＜a≤1.5
7.5±0.2
1.5＜a≤3.0
10.0±0.2
