PMW-400-500型电液式铁路扣件组件疲劳试验机
一、铁路弹条扣件组件疲劳试验机概述
1、用途特点：
PMW-400-500型电液式铁路弹条扣件组件疲劳试验机，主要用于铁路弹条扣件组装的动态脉动疲劳试验，也可用于铁路机车车轴疲劳试验，铁路钢轨疲劳试验，也可用于各种大型零部件如混凝土结构件、钢轨及其焊接接头、桥梁、各种桁架、汽车底盘、汽车前后桥、机车转向架及各种大型构件进行静态压缩试验及单向动态脉动疲劳试验。是目前交通、铁道等疲劳性能检测领域应用范围广泛、性能可靠、运行成本低廉的疲劳寿命试验检测系统。PMW系列电液式脉动疲劳试验机采用独特的曲柄连杆摆杆机构，实现对被试件的脉动正弦波加载，采用最佳的节能设计，是同规格电液伺服疲劳试验机能耗的二十分之一！
2、铁路弹条扣件疲劳试验机引用标准：
2.1欧洲标准《EN13146-4 铁路应用—轨道—扣件系统试验方法—第4部分：重复加载的影响》
2.2中华人民共和国铁道部《客运专线扣件系统暂行技术条件》
2.3《TB/T 3396.4-2015高速铁路扣件系统试验方法第4部分：组装疲劳性能试验》
2.4《TB/T 3519-2018 客货共线铁路扣件通用技术条件》
2.5《TB/T 2491-1994 扣件组装疲劳试验方法》
2.6科技基【2007】207号《客运专线扣件系统暂行技术条件》(科技基[2007]207号)
3、铁路弹条扣件试验机主要构成：

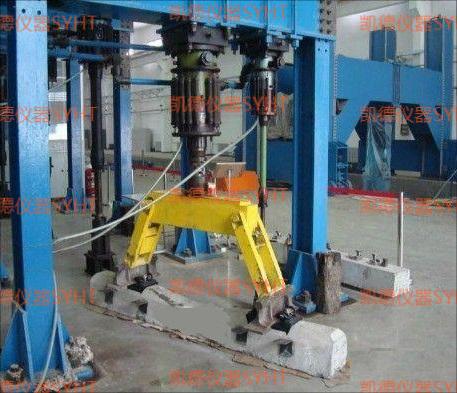

该试验系统由一台排量为400ml/min的液压脉动器（包括主机和控制器两部分）、1台500KN液压作动器、龙门试验加载框架系统及铁路扣件专用试验辅具、计算机数据采集与处理系统、系统、附具等组成。
二、铁路弹条扣件疲劳试验机主要技术参数
1、主机（脉动器最大排量400ml）
2、最大动态试验力：500kN ；
3、最大静态试验力：500kN，示值精度±1%（20%FS起示值相对误差）；
4、工作频率范围：2-8Hz（无级可调）；
5、脉动器最大排量：400ml/次；
6、500kN作动器基本参数：
6.1最大振幅：15mm；
6.2活塞最大行程：120mm；
6.3丝杠最大伸出量：450mm；
6.4加长管长度：500mm、1000mm；
6.5计算机满量程显示值：9999.9；
6.6另有25kN、50kN、100kN、250kN等规格作动器（特殊配件）。
7、电机功率：11kW。
 |
