YAW-20000F微机控制电液伺服长柱压力试验机
作者 Admin
浏览
发布时间 11/06/16

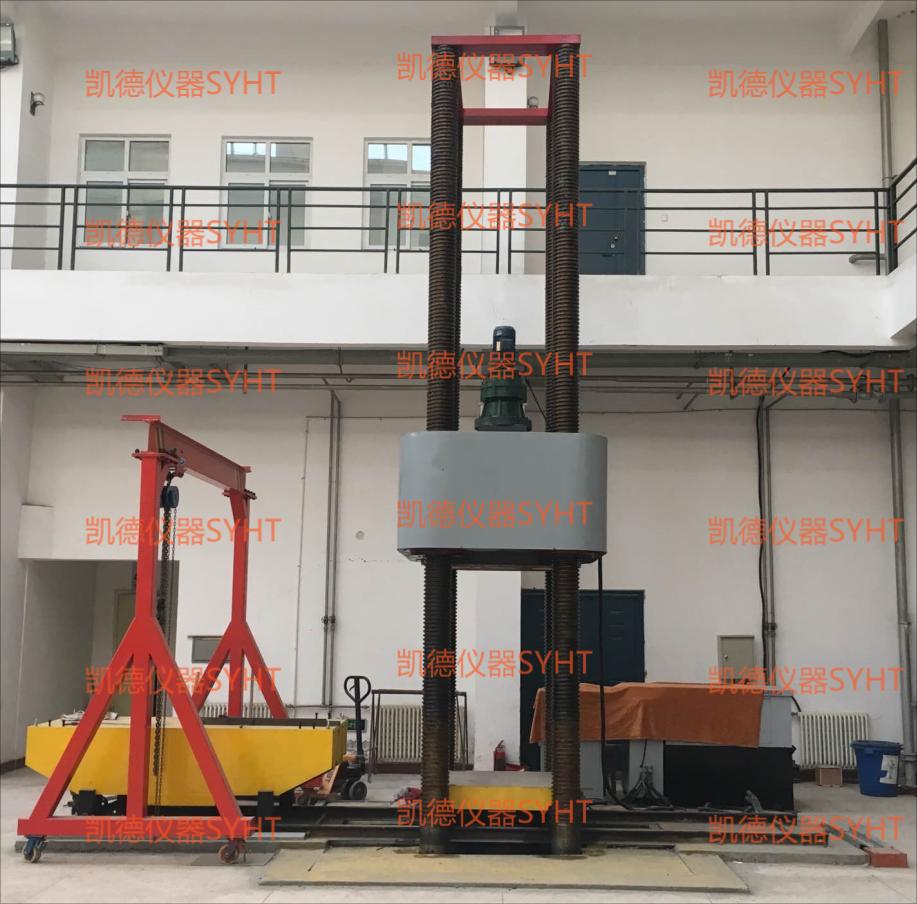

YAW-20000F型微机控制电液伺服长柱压力试验机
一、电液伺服长柱压力试验机概述
1. 微机控制电液伺服长柱压力试验机主要用于大型混凝土、超强混凝土、胶砂、岩石、管桩、建材等构件制品抗压测试及研究。配置反弯梁，也可以用于混凝土梁或其它长构件的弯曲试验。本机也可用于其他各种金属、非金属及复合材料构件制品抗压及弯曲性能测试。本机也可进行液压千斤顶检测；增加试验辅具，也可以用于金属管、无缝钢管、有色金属管扩口试验、卷边试验；
2. 主要结构特点：
1) 四立柱丝杠结构，液压缸上置，大空间、高刚性、稳定性好。
2) 双控双向液压油缸，快速试验，快速返回。
3) 配带大型弯曲支座，可用于长试样的三点、四点弯曲试验。
3. 性能特点
1) 试验过程的自动控制、数据采集、处理、分析、存储及显示。
2) 控制模式智能设置，控制方式之间无冲击、平滑切换，加载、卸载平稳。
3) 过程再现和数据再分析、曲线放大、比较、遍历。曲线可自由放大和缩??；满度自调。
4) 灵活的Excel或Word报告格式，可选择、指定、排序、单独、合并打印。
5) 油缸限位?；?；液压系统过载溢流?；?；试验力过载?；?；过流、过压?；?；
6) 试样破断时安全?；?；操作提示向导?；?；试验结束自动?；?。
7) 自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。具有载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
8) 伺服测控系统，实现等速率自动加载、恒试验力保持、循环加载卸荷。自动、手动、定荷操作。
二、电液伺服长柱压力试验机主要技术参数
1. 最大试验力：20000kN；（其他规格：5000kN，10000kN，30000kN，40000kN，50000kN可?。?/span>
2. 试验力有效测量范围：400kN～20000kN；
3. 测力方式：负荷传感器测力；
4. 试验力精度：≤±1%；
5. 试验机最大空间：6000mm，无级调整；
6. 活塞行程：300mm；
7. 活塞最大移动速度：40mm/min；
8. 位移测量范围：0～300mm；
9. 位移测量精度：±0.5%FS；
10. 最大弯曲力：10000kN；
11. 弯曲支座最大跨度：500-5000mm，无级调整；
12. 弯曲位移测量范围：0-200mm；
13. 上压板尺寸：1500mm×1200mm；
14. 下压板（小车）尺寸：600mm×800mm；
15. 上、下压盘表面硬度：（50～55）HRC；
16. 横梁升降速度约：150mm/min；
17. 试件运输和定位小车、轨道及附属装置1套；
|
