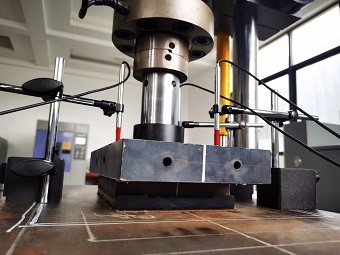

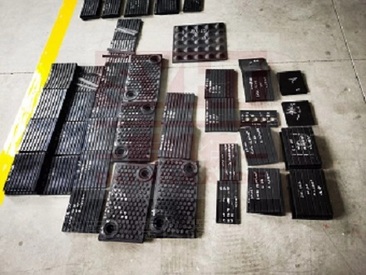

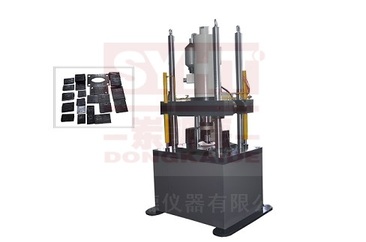

PWS-250型电液伺服轨下垫板疲劳试验机 一、轨下垫板疲劳试验机概述 1.电液伺服轨下垫板疲劳试验机（称为轨下垫板动静试验系统，又称为轨下垫板动静刚度试验机），主要用于各种铁道枕轨下用橡胶垫板、橡胶板、及其它弹性材料静刚度、动刚度试验以及疲劳试验，增加其他试验辅具，可以进行组装扣压力等项目测试，也可以用于材料和零部件的拉伸、压缩、弯曲等试验。 2.可满足标准为：GB-T21527《轨道交通扣件系统弹性垫板》、TB-T2626《铁道混凝土枕轨下用橡胶垫板技术条件》TB/T3396-2015《高速铁路扣件系统试验方法》相关试验要求。 1. MAX静态试验力：±250kN，静态示值精度：全程不分档 ±0.5%； 2. MAX动态试验力：±250kN；动态波动度：≤±1%。 3. 作动器最大振幅：±75mm，示值精度±0.5%。 4. 频率范围：0.01—20Hz ，长时工作频率0.01～20Hz。 5. 位移测量精度：±0.5%示值 （全程不分档） 6. 位移测量分辨率（磁致伸缩位移传感器）：0.01mm。 7. 多段函数发生器，计数器：999,999,999,可预置。 8. 控制方式：负荷、位移、变形控制方式，主要试验波形：由控制器支持（包括正弦波、方波、三角波、斜波以及外部输入波形）； 9. 最大试验空间：600mm。 10.四立柱间距离：565mmx350mm。 11.主机刚度：8×108N/mm. 12.外形尺寸：1200*1040*2300。 13.工作压力：21MPa。 14.恒压伺服泵站规格：流量70L/min，21Mpa，电机功率30kW，1450r/min； |
