LAW系列微机控制电液伺服绝缘子卧式拉力试验机
作者 Kaikai
浏览
发布时间 21/10/31

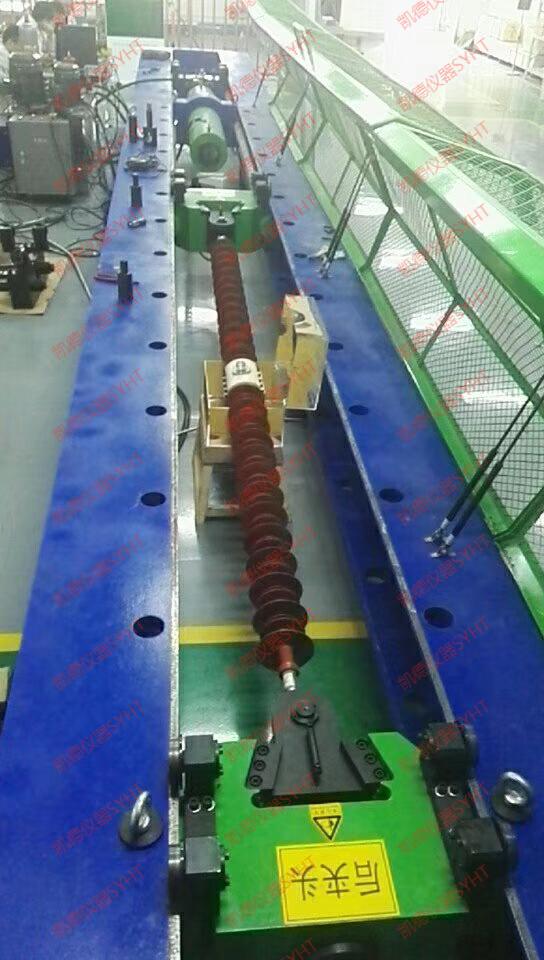

LAW系列微机控制电液伺服绝缘子卧式拉力试验机
一、LAW系列绝缘子卧式拉力试验机主要用途
1. LAW系列绝缘子卧式拉力试验机主要用于绝缘子的拉伸试验，也可以用于吊装带类、链类以及绳索类做产品逐个拉伸试验专用设备,用于吊装带类产品的逐个拉伸负荷，破坏等试验,要求操作灵活方便，加载缓慢平稳,机体承载能力强等优点。
2. 采用机架整体钢板焊接框架结构，单出杆双作用伺服作动缸施加试验力，圆柱销插装试样，负荷传感器测力，根据试样规格长度可有级调整拉伸空间，计算机屏幕控制并显示试验力及试验曲线，按试验方法的要求自动处理试验数据?！ ?/span>
二、LAW系列绝缘子卧式拉力试验机性能特点
1. 主机： 1)机体采用钢板焊接精加工框架结构，通过前后夹头座、油缸及前横梁组成系统主结构；
2)后夹头座采用手动推动方式进行试验空间有级调整；
3)主机外形在满足卧式试验设备技术要求的基础上进行设计，造型简洁明快、比例协调、色彩搭配合理，使试验设备的稳定性、安全性、美观性达到完美统一。
2.油源系统（泵站）：
1)整体?？榛杓扑娑鲅顾欧貉瓜低?，采用国内知名品牌电机，采用高压齿轮泵与伺服阀控制；
2)油箱：全封闭标准油箱，配油温计、液位计，精密高压过滤器，空气滤清器等，并带有油温、液位、油阻?；び胫甘咀爸?；
3)绝缘子卧式拉力试验机具有温度过限、滤油器堵塞、液位过低等自动?；虮ňδ?；
4)管路系统：主油缸加载器、夹头作动器的液压管路采用高压软管连接。
3.控制系统：
1) 双通道控制板全部采用数字化电路，结构一致，提高了各通道的互换性；
2) 计算机屏幕完成集成的数据控制显示与试验曲线显示功能；
3) 数据存储功能完善，可进行历史数据再现与图形显示；
三、LAW系列绝缘子卧式拉力试验机技术参数
1. 规格：300kN、600kN、1000kN、2000kN、3000kN
2. 最大试验力：300kN、600kN、1000kN、2000kN、3000kN
3. 试验力示值相对误差：≤示值的±1%
4. 试验力测力范围：2%-100%FN
5. 位移示值相对误差：0.01mm
6. 拉伸空间（mm）：4m、6m、8m可定制
7. 空间调整方式：插销固定、调整间距500mm或800mm可定制
8. 活塞加载速度：0-100mm/min
9. 活塞空载最大速度：200mm/min
10. 活塞行程（mm）：500mm、800mm、1000mm可定制
11. 圆试样拉伸附具（mm）：Φ10-Φ80可选、可定制
12. 插销式拉伸附具：按用户要求定制
13. 浇铸式附具：按用户要求定制
|
