WDW-200E微机控制绝缘子电子万能试验机
作者 Kaikai
浏览
发布时间 22/10/17

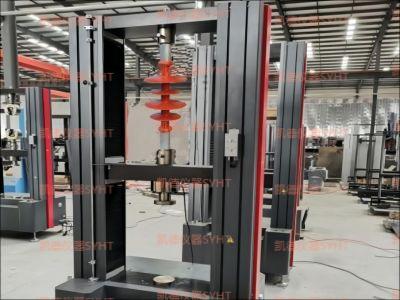

WDW-200E微机控制绝缘子电子万能试验机 一、概述
1. WDW-200E微机控制绝缘子电子万能试验机主机采用双空间门式结构，主机采用双空间门式结构，上空间拉伸、下空间、压缩、弯曲。主机部分由导向立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。调速精度高、范围宽、性能稳定的全数字交流伺服电机通过减速系统（同步齿形带和减速器相结合）带动高精度滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。
2. 全数字伺服电机驱动系统，同步齿形带减速系统和滚珠丝杠副带动试验机的移动横梁运动，传动平稳，噪音低，实现了无间隙传动，提高了整机的传动精度。上横梁、中横梁、工作台由钢件组成，并且全部由数控加工中心、数控设备加工制成，保证了整个零部件的加工及装配精度。该结构保证了机架有足够的刚度，也大大提高了整机精度。
3. 采用高稳定性、高精度应变式进口力传感器，能更好的满足测力系统的精度要求?？筛菪枰褂枚喔隽Υ衅?，实现宽范围的试验力测量。
4. 夹具除标配的拉伸、压缩、弯曲以外，还有其它特制夹具供客户选择，还可根据客户要求及提供的相关标准定制夹具，以满足客户多种实验要求。
二、微机控制绝缘子电子万能试验机适用标准：
1. GB/T772-2005 高压绝缘子瓷件技术条件
2. GB/T775.1-2006绝缘子试验办法笫1部分：一般试验方法
3. GB/T775.2-2003绝缘子试验方法第2部分:电气试验方法
4. GB/T775.3-2006绝缘子试验方法第3部分：机械试验方法
5. GB/T1001.1-2003交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则
6. GB/T1001.2-2010标准电压高于1000V的架空线路绝缘子第2部分:交流系统用绝缘子串及绝缘子串组定义、试验方法和接收准则
7. GB/T1386.1-1997低压架空电力线路绝缘子
8. GB/T1386.3-1997低压布线用绝缘子
9. GB/T1386.4-1997低压电力线路绝缘子第4部分:电车线路用绝缘子
10. GB/T7253-2005交流系统用瓷或玻璃绝缘子元件盘形悬式绝缘子元件的特性
11. GB/T8287.1-2008标称电压高于1000V系统用户内和户外支柱绝缘子:瓷或玻璃绝缘子的试验
12. GB/T11030-2008交流电气化铁路接触网用棒形瓷绝缘子特性
13. GB/T12944-2011高压穿墙瓷套管
14. GB/T19443-2004标称电压高于1000V的架空线路用绝缘子-定义、试验方法和接收准则
15. GB/T19519-2004标称电压高于1000V的复合绝缘子--定义、试验方法及验收准则
16. GB/T20142-2006标称电压高于1000V的交流架空线路用线路柱式复合绝缘子-定义、试验方法及接收准则
17. GB/T21206-2007线路柱式绝缘子特性
18. GB/T21421.1-2008标称电压高于1000V复合绝缘子串元件:标准强度等级和端部附件
19. GB/T21429-2008户外和户内电气设备用空心复合绝缘子定义、试验方法、接收准则和设计推荐
20. GB/T22708-2008绝缘子串元件的热机和机械性能试验
21. GB/T22709-2008架空线路玻璃或瓷绝缘子串元件绝缘体机械破损后的残余强度
三、微机控制绝缘子电子万能试验机主要技术指标：
试验数据：本机可以自动测定以下试验数据：
1) Fm： 最大力；
2) Reh：上屈服强度；
3) Rel：下屈服强度；
4) Rp： 固定塑性延伸强度（可以同时测取Rp0.2和Rp0.5）；
5) Rr： 规定残余延伸强度；
6) Rt： 固定总延伸强度（可以同时测取Rt0.1、Rt0.2 、Rt0.5 、Rt1.0）；
7) Rm： 抗拉强度；
8) Agt：最大力
9) Fm： 总延伸率；
10) A： 断后伸长率；
11) Ae： 屈服点延伸率；
12) Ag： 最大力
13) Fm：塑性延伸率；
14) At： 断裂总延伸率；
|
