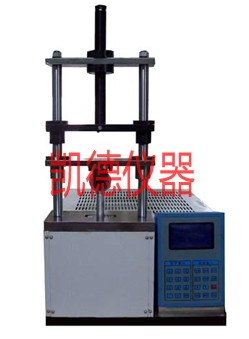

TPJ—1機械式彈簧疲勞試驗機

一、項目簡介

TPJ—1機械式彈簧疲勞試驗機是由驅動系統、傳動系統、控制顯示等系統組成，適用于各種螺旋彈簧的疲勞性能試驗。該試驗機由調速系統控制電機運行，通過偏心裝置帶動連桿使往復壓板上升、下降，完成對彈簧的往復壓縮疲勞試驗。該機無污染、效率高，具有較寬的調頻范圍和試驗空間，配上合適的輔具，可完成不同規格的彈簧疲勞試驗。該機通過單片機控制，實現試驗次數到達自動停機功能，集成度高，結構簡單，故障率低，性能穩定、可靠，操作方便。廣泛應用于廠礦企業、科研院校等行業。

二、方案描述

【主 機】機械加載，采用傳統的曲柄連桿機構，調速電動機驅動，利用飛輪的儲能方式，保證加載的均勻穩定性和運行的可靠性，使彈簧所受的交變應力形成良好的正弦波形。另外還具備彈簧預調節裝置（電動調節方式）、振幅調節裝置（手動調節方式）等。

【傳 動 系 統】由飛輪、絲杠及導向部分組成。

【驅 動 系 統】調速電動機驅動。

【測量控制系統】由計數器、調速控制器等裝置組成，通過各種信號處理，實現顯示、控制等功能并記錄試驗次數、試驗頻率等，斷電后自動記憶當時的試驗次數。操作方便，性能穩定。

【安全保護裝置】達到設置次數自動停機、過電流、過電壓、超速保護裝置等。

【附 具】通用夾具。

三、主要性能指標

1．最大試驗力： 1000N

2．振幅： Max：±50mm （0～100mm可調）

3．試驗頻率： 0.5～5Hz可調 【注意此處頻率視被測彈簧的振幅的大小可以增加】

4．彈簧工位： 8（即每次可以同時試驗8只相同規格的彈簧）

5．計數器容量： 9×109次

6．功能： 設置試驗次數自動停機

7．被試驗彈簧的自由高度： 150mm（可以調整）
