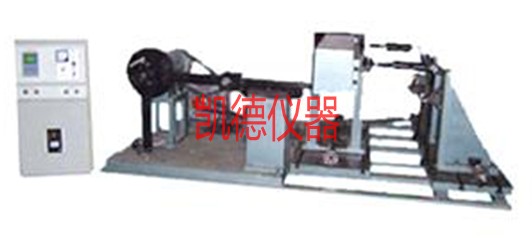

QWP-20汽车稳定杆疲劳试验台

一、项目简介

    机械式汽车稳定杆疲劳试验台是由驱动系统、传动系统、振幅调节机构、位置调整系统、控制显示等系统组成，适用于各种汽车稳定杆的疲劳性能试验。该试验机由电磁调速系统控制电机运行，通过偏心装置带动连杆，同时驱动二级连杆使摆动杠杆驱动稳定杆，完成对稳定杆的往复推拉疲劳试验。该机无污染、效率高，具有较宽的调频范围和试验空间，配上合适的辅具，可完成不同规格的汽车稳定杆疲劳试验。该机通过单片机控制，实现试验次数到达自动?；δ?，该机集成度高，结构简单，故障率低，性能稳定、可靠，操作简单。广泛应用于厂矿企业、科研院校等行业。

二、方案描述（参阅附图）

1、主机：机械加载，采用传统的曲柄连杆机构，电磁调速电动机驱动，利用飞轮的储能方式，保证加载的均匀稳定性和运行的可靠性，使整个交变应力形成良好的正弦波形。另外还具备X、Y、Z轴三个方向预调节装置（即根据稳定杆的长度、臂长、臂长与长度间的角度三个方向可以自由调整）、振幅（摆动幅度）调节装置等。

2、传动系统：由减速装置、丝杠及导向部分组成。

3、驱动系统：电磁调速电动机驱动。

4、测量控制系统：试样破坏的检测采用动态负荷传感器，试验次数的记录采用光电传感器，频率的调节采用电磁调速电机。通过各种信号处理，实现显示、控制等功能并记录试验次数、试验频率等。稳定杆损坏自动?；?。调整简单，性能稳定。

5、安全?；ぷ爸?/span>：达到设置次数和试件破坏自动?；?、过电流、过电压、超速?；ぷ爸玫?。

6、附具：通用夹具（1套）。

三、主要性能指标

1．最大试验力（推拉力）：                20kN

2．振幅（摆臂行程即推拉长度）：           Max：±80mm 可调

3．试验频率：                            1～5Hz可调

4．试件最大直径：                        Φ26mm

5．计数器容量：                          9×10⁹次

6．功能：                                设置试验次数自动?；?；试件断裂自动?；?；两端同时加载，即试件两个摆臂同时做相反的运动。

7．被试验稳定杆的长度：                  300～1200mm可以调整（手动方式）

   两轴之间的安装距离：                  300～1200mm可以调整（手动方式）

       在稳定杆的装夹处和二级连杆（摆杆）处具有刻度尺标示，以准确调整稳定杆的安装位置和摆幅

8．被试验稳定杆的臂长：                  100～560mm可以调整（手动方式）

具有刻度尺标示，以准确调整稳定杆的安装位置；

9．被试验稳定杆的臂长与长度间角度间的长度：0～100mm可以调整（手动方式）

10．主电机功率：                          11kW

11．显示：                                数字显示试验次数、试验频率、试验起止时间等。

12．电源电压：                           三相四线制380V，50Hz

13．主机尺寸：                            约2550×1850mm
