LAW系列微机控制电液伺服电线电缆卧式拉力试验机
作者 Kaikai
浏览
发布时间 21/10/31
一、LAW系列电线电缆卧式拉力试验机概述
1. LAW系列电线电缆卧式拉力试验机适用于电线电缆、架空绞线、钢芯铝绞线、复合绞线、导线机械性能及力学性能测试及研究。适用范围：OPGW光缆、OPPC光缆、ADSS光缆、OPLC光缆、铝绞线、硬铝绞线、铝合金绞线、钢芯铝绞线、防腐性钢芯铝绞线、钢芯铝合金绞线、铝合金芯铝绞线、铝包钢芯铝绞线、铝包钢芯铝合金绞线、钢绞线、铝包钢绞线、高强度铝合金绞线、镀锌钢绞线、普通强度钢绞线、高强度钢绞线、特高强度钢绞线、同心层绞线、复绞绞线(1x7；1x19；1x37；7x7；﹛3+9﹜x7)等。规格有：500kN、1000kN、1500kN、2000kN可选。
2. 依据GB、ISO、JIS、ASTM、DIN、BS、EN、NF等国际标准进行试验和提供检测数据。
3. 试验项目：额定拉断力RTS；最大允许拉力MAT；20％RTS、40％RTS、60％RTS、2％～100％RTS；OPGW抗拉性能；应力-应变性能等。
4. LAW系列电线电缆卧式拉力试验机适用标准
1) GB/T3048-《电线电缆性能试验方法》；
2) GB/T3428-《架空绞线用镀锌钢线》IEC60888；
3) GB/T17048-《架空绞线用硬铝线》IEC60889；
4) GB/T17937-《电工用铝包钢线》IEC61232；
5) GB/T7424.2-2008《光缆总规范 第2部分：光缆基本试验方法》IEC60794；
6) GB/T7424.4-《第4-1部分：分规范光纤复合架空地线》；
7) GB/T1179-2008《圆线同心绞架空导线》；
8) IEC61395-《架空地线-绞合导线蠕变试验方法》；
9) DL/T832－2003《光纤复合架空地线》；
10) TBT3111-《电气化铁道用铜及铜合金绞线》；
11) ASTMB《同心层纹硬半硬、软铜纹线》；
12) NF C34-110:1980《架空线路用裸导线铜绞线及单线和青铜绞线及单线》；
13) JIS C3105-1994《硬铜绞线》；
14) JB/T8134-《架空绞线用铝-镁-硅系合金圆线》；
二、LAW系列电线电缆卧式拉力试验机特点

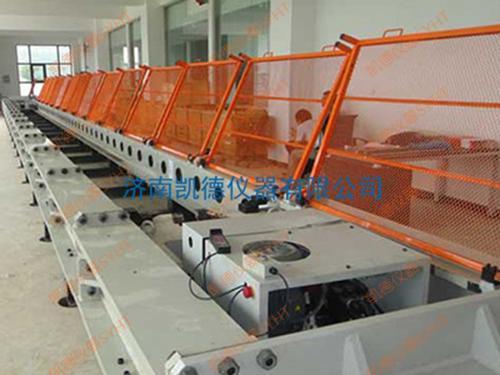

1. 本款电线电缆卧式拉力试验机采用卧式框架结构，高刚性、高稳定性的负荷机架。
2. 穿销式空间调整结构,高强度、高精度定位销，快速定位。
3. 伺服测控系统，自动、手动、定荷操作；载荷保持、应力-应变控制、循环控制及自编程控制等多种控制方式。
4. 高精度测力器，线性宽，稳定性好，保证载荷的测力精度。
5. 独特设计的安放、定位、调整机构。
6. 双控双向液压油缸，快速试验，快速返回。
7. 多重?；すδ? 软件和硬件两级?；?；试验力过载?；?；过流、过压?；?；液压缸限位?；?；液压系统过载溢流?；?；试样破断时安全?；?防护网；操作提示向导?；?；试验结束自动?；?。
8. 测控系统：
1) 全数字闭环、多通道、多功能、易操作的测控软件；实现试验力、试样变形、活塞位移和试验过程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能；数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）；试验数据可随时保存、查询、调用。
2) 试验过程的自动控制，试验力，峰值、变形、位移、试验曲线的实时控制、数据采集、处理、分析、显示、存储，全键盘输入操作和控制模式智能设置系统；控制模式任意设置，无冲击，平滑切换，加载、卸载平稳。
3) 过程能再现、数据再分析、曲线放大、比较、遍历，坐标满度自动调节。
4) 操控软件，?？榛?、开放式编程，满足个性化要求。具有提示和向导功能。
5) 本电线电缆卧式拉伸试验机的数据库采用ACCESS格式，可以进行网络数据库通讯和管理。电路板采用光电隔离设计，具有抗干扰能力强的特点。
6) 灵活的Excel、Word报告，默认格式及自编格式；多项排序，多类型输出。
7) 试验曲线可任意选择压力试验机坐标轴，可自由放大和缩??；可同时显示多个曲线，可设需要的坐标，例如：载荷－时间，载荷－位移，应力－应变等，满度自调节。
8) 试验结束自动返回，智能、高效、快捷。
三、LAW系列电线电缆卧式拉力试验机技术参数
|
