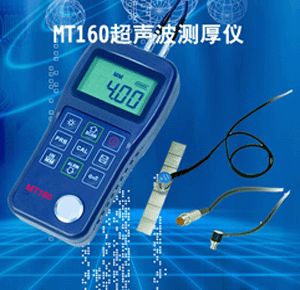

MT160超声波测厚仪

1 概述
MT160仪器是智能型超声波测厚仪，采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材 料的声速进行测量?？梢远陨璞钢懈髦止艿篮脱沽θ萜鹘泻穸炔饬?，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测 量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
2 技术参数
*显示方法：高对比度的段码液晶显示，高亮度EL背光；
*测量范围：0.75～300mm（钢中），公制与英制可选择；
*声速范围：1000~9999 m/s：
*分 辨 率：0.1mm /0.01mm
*示值精度： ±（0.5%H+0.04）mm H为被测物实际厚度
*测量周期：单点测量时4次/秒、扫描模式10次/秒；
*存储容量：可存储20组（每组最多99个测量值）厚度测量数据。
*工作电压：3V（2节AA尺寸碱性电池串联）
*持续工作时间：约100小时（不开背光时）
*外形尺寸：150×74×32 mm
*整机重量：245g
3 主要功能
*适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
*可配备多种不同频率、不同晶片尺寸的双晶探头使用；
*具有探头零点校准、两点校准功能, 可对系统误差进行自动修正；
*已知厚度可以反测声速，以提高测量精度；
*具有耦合状态提示功能；
*有EL背光显示，方便在光线昏暗环境中使用；
*有剩余电量指示功能，可实时显示电池剩余电量；
*具有自动休眠、自动关机等节电功能；
*小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；
*带RS232接口，支持现场打印机 ；
4 工作原理
本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。

式中：
H－测量厚度；
v－材料声速；
t－超声波在试件中往返一次的传播时间。
5仪器配置
表1 仪器配置
