TH132里氏硬度計
作者 Admin
瀏覽
發布時間 11/06/03
|
一、產品概述

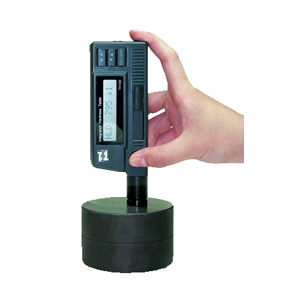

TH132里氏硬度計是一種新型的袖珍式一體化硬度測試儀器，主要適用于測試金屬材料的硬度，具有測試精度高、體積小、操作容易、攜帶方便，測量范圍寬的特點，它是以里氏硬度為原理，測出里氏（HL）硬度值經過程序自動轉換成布氏，洛氏，維氏，肖氏等硬度值,還可以配置各種測試配件，來滿足于各種測試條件和環境，主要適用于金屬材料的快速硬度測試，特別適宜對大型零部件及不可拆卸部件的現場硬度測試。
二、功能特點：
1、TH132一體化里氏硬度計是一種先進的袖珍型硬度檢測儀器，攜帶方便易于；
2、TH132配有C型沖擊裝置；
3、直接測試大型、重型的試件或已安裝永久性的組裝部件；
4、 TH132更適合薄、輕以及帶表面硬度層等零件的硬度測量；
5、可測試六種硬度制（HV、HRC、HRB、HB、HV、HS），并且之間可以相互轉換；
6、可外接打印機，打印測試結果
三、技術規格
|
產品功能
|
參數
|
|
可測試硬度制
|
HL、 HRC、HV、HB、HS
|
|
測試精度
|
+12HLC 情見表二
|
|
標準沖擊裝置
|
一體機配C型沖擊裝置
|
|
上下限設置測量范圍
|
（190～973）HLC
|
|
可選沖擊裝置
|
一體機C型沖擊裝置
|
|
同時可配沖擊裝置數量
|
無
|
|
計算機接口
|
無
|
|
文字說明
|
英文菜單，
|
|
屏幕顯示
|
無背光
|
|
測試方向
|
任意
|
|
數據儲存
|
無
|
|
測量工件的最大硬度顛值
|
940HV（D/DC/DL/D+15/C沖擊裝置）
|
|
測量工件的曲率半徑
|
Rmin=50mm(用異型支承環Rmin=10mm)
|
|
自動識別沖擊裝置類型功能
|
無
|
|
打印機類型
|
無
|
|
測試材料數量
|
3種材料，詳情見附件表一
|
|
自動檢測電壓
|
無
|
|
電源
|
75mA
|
|
充電器
|
9V
|
|
外型尺寸
|
155×24×55mm
|
|
重量
|
180g
|
測試范圍（表一）
| 材料 |
硬度制 |
沖擊裝置 |
| D/DC |
D+15 |
C |
G |
E |
DL |
Steel and cast steel
鋼和鑄鋼 |
HRC |
17.9～68.5 |
19.3～67.9 |
20.0～69.5 |
|
22.4～70.7 |
20.6～68.2 |
| HRB |
59.6～99.6 |
|
|
47.7～99.9 |
|
37.0～99.9 |
| HRA |
59.1～85.8 |
|
|
|
61.7～88.0 |
|
| HB |
127～651 |
80～638 |
80～683 |
90～646 |
83～663 |
81～646 |
| HV |
83～976 |
80～937 |
80～996 |
|
84～1042 |
80～950 |
| HS |
32.2～99.5 |
33.3～99.3 |
31.8～102.1 |
|
35.8～102.6 |
30.6～96.8 |
| Steel鍛鋼 |
HS |
32.2～99.5 |
|
|
|
|
|
CWT、ST
合金工具鋼 |
HRC |
20.4～67.1 |
19.8～68.2 |
20.7～68.2 |
|
22.6～70.2 |
|
| HV |
80～898 |
80～935 |
100～941 |
|
82～1009 |
|
Stainless steel
不銹鋼 |
HRB |
46.5～101.7 |
|
|
|
|
|
| HB |
85～655 |
|
|
|
|
|
| HV |
85～802 |
|
|
|
|
|
GC. IRON
灰鑄鐵 |
HRC |
|
|
|
|
|
|
| HB |
93～334 |
|
|
92～326 |
|
|
| HV |
|
|
|
|
|
|
NC、IRON
球墨鑄鐵 |
HRC |
|
|
|
|
|
|
| HB |
131～387 |
|
|
127～364 |
|
|
| HV |
|
|
|
|
|
|
C．ALUM
鑄鋁合金 |
HB |
19～164 |
|
23～210 |
32～168 |
|
|
| HRB |
23.8～84.6 |
|
22.7～85.0 |
23.8～85.5 |
|
|
BRASS
銅鋅合金 |
HB |
40～173 |
|
|
|
|
|
| HRB |
13.5～95.3 |
|
|
|
|
|
| BRONZE銅錫(鋁)合金 |
HB |
60～290 |
|
|
|
|
|
| COPPER純銅 |
HB |
45～315 |
|
|
|
|
|
示值誤差和示值重復性(表二)
| 序號 |
沖擊裝置類型 |
標準里氏硬度塊硬度值 |
示值誤差 |
示值重復性 |
| 1 |
D |
760±30HLD
530±40HLD |
±6 HLD
±10 HLD |
6 HLD
10 HLD |
| 2 |
DC |
760±30HLDC
530±40HLDC |
±6 HLDC
±10 HLDC |
6 HLD
10 HLD |
| 3 |
DL |
878±30HLDL
736±40HLDL |
±12 HLDL |
12 HLDL |
| 4 |
D+15 |
766±30HLD+15
544±40HLD+15 |
±12 HLD+15 |
12 HLD+15 |
| 5 |
G |
590±40HLG
500±40HLG |
±12 HLG |
12 HLG |
| 6 |
E |
725±30HLE
508±40HLE |
±12 HLE |
12 HLE |
| 7 |
C |
822±30HLC
590±40HLC |
±12 HLC |
12 HLC |
四、基本配置
1、主機（含沖擊裝置）
2、隨機里氏硬度塊（HLD值）
3、充電器
4、尼龍刷
5、小支承環
6、合格證書、使用說明書、密碼包裝箱
五、可選附件
1、TA230打印機
2、各種異型支承環
|
|
