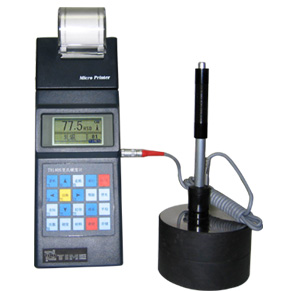

HS141軋輥專用型硬度計
作者 Admin
瀏覽
發布時間 11/06/03
|
一、產品概述：
里氏硬度計是一種新型的便攜式硬度測試儀器，主要適用于測試金屬材料的硬度，具有測試精度高、體積小、操作容易、攜帶方便，測量范圍寬的特點，它是以里氏硬度為原理，測出里氏（HL）硬度值經過程序自動轉換成布氏，洛氏，維氏，肖氏等硬度值,還可以配置各種測試配件，來滿足于各種測試條件和環境，主要適用于金屬材料的快速硬度測試，特別適宜對大型零部件及不可拆卸部件的現場硬度測試。
二、功能特點：
1、HS141是專業測量軋輥的肖氏硬度計，可測量范圍（30～110）HSD；
2、可測試六種硬度制（HV、HRC、HRB、HB、HV、HS），可實現一次測試，直接轉換；
3、一機可同時配多種異型沖擊裝置（D、DC、D+15、C、DL、G）型；
4、自動識別沖擊裝置類型（D、DC、D+15、C、DL、G）；
5、可設置硬度值上下偏差自動聲音報警；
6、屏幕具有背光，可調節對比度；
7、可存儲48～350組測試數據；
8、打印機與主機可分離，更便于攜帶；
9、自動檢測電池電壓，當工作電壓低于額定值時，自動報警；
10、可顯示電池電量；
11、可打印測試結果；
12、全中文菜單，方便操作
三、技術規格
|
產品功能
|
參數
|
|
可測試硬度制
|
HL、 HRC、HRB、HV、HB、HS
|
|
測試精度
|
相對誤差±0.8%、示值重復性誤差0.8(HLD=800)詳情見表二
|
|
標準沖擊裝置
|
D型沖擊裝置（詳情見附件表一）
|
|
上下限設置測量范圍
|
（170～960）HLD
|
|
可選沖擊裝置
|
D/ C /DC / D+15 / DL/ G
|
|
同時可配沖擊裝置數量
|
任意
|
|
計算機接口
|
RS232
|
|
文字說明
|
全中文菜單，
|
|
屏幕顯示
|
具有背光，可調節對比度
|
|
測試方向
|
任意
|
|
數據儲存
|
可存儲48～350組測試數據
|
|
測量工件的最大硬度顛值
|
940HV（D/DC/DL/D+15/C沖擊裝置）
|
|
測量工件的曲率半徑
|
Rmin=50mm(用異型支承環Rmin=10mm)
|
|
識別功能
|
自動識別沖擊裝置類型功能
|
|
打印機類型
|
可拔針式打印機
|
|
測試材料數量
|
10種（增加了不銹鋼）詳情見附件表一；
|
|
自動檢測電壓
|
當工作電壓低于額定值時，自動報警
|
|
電源
|
充電電池NIMH12V,1200mAh
|
|
充電器
|
9V75mA
|
|
外型尺寸
|
270×86×47mm
|
|
重量
|
675g（包括沖擊裝置和打印機）
|
|
備注
|
肖氏測量范圍（30～110）HSD
|
測試范圍（表一）
|
材料
|
硬度制
|
沖擊裝置
|
|
D/DC
|
D+15
|
C
|
G
|
E
|
DL
|
|
Steel and cast steel
鋼和鑄鋼
|
HRC
|
17.9～68.5
|
19.3～67.9
|
20.0～69.5
|
|
22.4～70.7
|
20.6～68.2
|
|
HRB
|
59.6～99.6
|
|
|
47.7～99.9
|
|
37.0～99.9
|
|
HRA
|
59.1～85.8
|
|
|
|
61.7～88.0
|
|
|
HB
|
127～651
|
80～638
|
80～683
|
90～646
|
83～663
|
81～646
|
|
HV
|
83～976
|
80～937
|
80～996
|
|
84～1042
|
80～950
|
|
HS
|
32.2～99.5
|
33.3～99.3
|
31.8～102.1
|
|
35.8～102.6
|
30.6～96.8
|
|
Steel鍛鋼
|
HS
|
32.2～99.5
|
|
|
|
|
|
|
CWT、ST
合金工具鋼
|
HRC
|
20.4～67.1
|
19.8～68.2
|
20.7～68.2
|
|
22.6～70.2
|
|
|
HV
|
80～898
|
80～935
|
100～941
|
|
82～1009
|
|
|
Stainless steel
不銹鋼
|
HRB
|
46.5～101.7
|
|
|
|
|
|
|
HB
|
85～655
|
|
|
|
|
|
|
HV
|
85～802
|
|
|
|
|
|
|
GC. IRON
灰鑄鐵
|
HRC
|
|
|
|
|
|
|
|
HB
|
93～334
|
|
|
92～326
|
|
|
|
HV
|
|
|
|
|
|
|
|
NC、IRON
球墨鑄鐵
|
HRC
|
|
|
|
|
|
|
|
HB
|
131～387
|
|
|
127～364
|
|
|
|
HV
|
|
|
|
|
|
|
|
C．ALUM
鑄鋁合金
|
HB
|
19～164
|
|
23～210
|
32～168
|
|
|
|
HRB
|
23.8～84.6
|
|
22.7～85.0
|
23.8～85.5
|
|
|
|
BRASS
銅鋅合金
|
HB
|
40～173
|
|
|
|
|
|
|
HRB
|
13.5～95.3
|
|
|
|
|
|
|
BRONZE銅錫(鋁)合金
|
HB
|
60～290
|
|
|
|
|
|
|
COPPER純銅
|
HB
|
45～315
|
|
|
|
|
|
示值誤差和示值重復性(表二)
|
序號
|
沖擊裝置類型
|
標準里氏硬度塊硬度值
|
示值誤差
|
示值重復性
|
|
1
|
D
|
760±30HLD
530±40HLD
|
±6 HLD
±10 HLD
|
6 HLD
10 HLD
|
|
2
|
DC
|
760±30HLDC
530±40HLDC
|
±6 HLDC
±10 HLDC
|
6 HLD
10 HLD
|
|
3
|
DL
|
878±30HLDL
736±40HLDL
|
±12 HLDL
|
12 HLDL
|
|
4
|
D+15
|
766±30HLD+15
544±40HLD+15
|
±12 HLD+15
|
12 HLD+15
|
|
5
|
G
|
590±40HLG
500±40HLG
|
±12 HLG
|
12 HLG
|
|
6
|
E
|
725±30HLE
508±40HLE
|
±12 HLE
|
12 HLE
|
|
7
|
C
|
822±30HLC
590±40HLC
|
±12 HLC
|
12 HLC
|
四、基本配置
1、主機
2、打印機
3、D型沖擊裝置
4、隨機里氏硬度塊（HLD值）
5、充電器
6、尼龍刷
7、合格證書、使用說明書
8、密碼包裝箱
五、可選附件
1、各種沖擊裝置
2、經過鑒定的、非HLD值的隨機
3、里氏硬度塊
4、各種異型支承環
5、數據處理軟件
6、通訊電纜
|
|
